一、操作步骤：

1、按图1接线完毕后，接通电源开关。

2、选中光标移至伏安变比处，按确认键。

3、用←键清除设备编号和绕组编号，输入实际的设备编号和绕组编号。

4、升压器设为内置。

5、设置伏安特性试验中欲输出的电压和电流。测试时输出电压或输出电流任意一项达到设定值均停止试验。

6、调节速度指自动调压速度，1档，4档。用←键清除修改。 当设定电压为650V~950V时，调节速度初设为4；当设定电压为400V~649V时，调节速度初设为3；当设定电压为200V~399V时，调节速度初设为2；当设定电压为200V以下时，调节速度初设为1。

7、二次额定电流指电流互感器二次额定电流，计算变比时使用。

8、按下输出控制按钮。选中框移至测试，按确认键。

9、装置开始自动测试。零位灯灭，升压灯亮。输出电压或输出电流任意一项达到设定值均停止输出，调压器自动回零。

10、试验结束后，显示伏安特性曲线。

11、按←键将选中框移至存储，按确认键可保存此次试验数据。

12、按翻页，可查看全部数据。按返回键退回上一级界面。选中框移至打印，按确认键可打印已查看的全部数据。

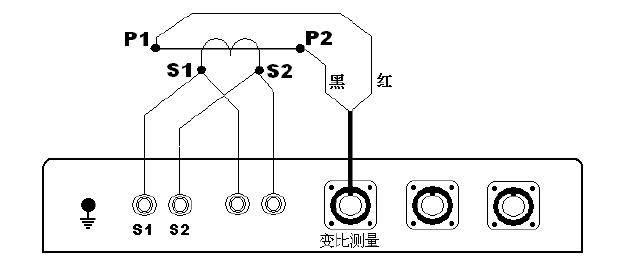

                                                                                                 图1 接线

二、注意事项：

1、检查输出控制按钮在断位。

2、电阻测量插座不得接线。

3、只做伏安特性时可不接变比测量插座的测试线。

4、只做变比也要按上图接线。http://www.dgzhenghang.com.cn
