压缩机式制冷循环在lgp-h图上的表明

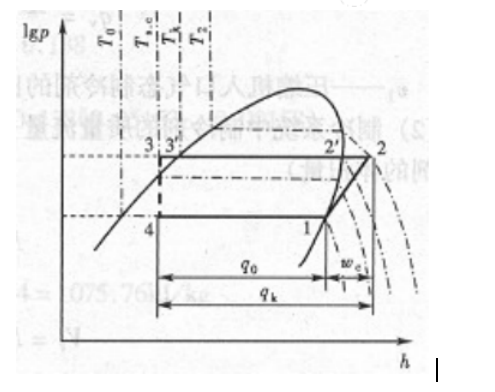

❂ 上图为压缩机式制冷理论循环在lg-p图的表明。
❂ 制冷剂蒸汽进入压缩机状况若已知蒸腾温度T0，便可知蒸腾压力p0，据等压线p0与x=1的等干度线相交得出点1；
❂ 为制冷剂出压缩机的状况，即进入冷凝器状况，进程1-2为绝热压缩，s1=s2，沿点1的等熵线与pk=C的等压线交点即得；制冷剂在冷凝器中凝结为饱满液体的状况点，它由pk=C等压线与x=0下界限相交可得。
❂ 制冷剂液体过冷状况液体在过冷中压力不变，低于冷凝温度，将pk=C与trc=C过冷温度相交得点3；制冷剂出节省阀状况，即进入蒸腾器状况，节省前后h不变，而压力降到p0，温度为蒸腾温度T0，由点3作h=C等炝线与t0＝C等温线相交得点4—1是制冷剂在蒸腾器中气化吸热，即制冷进程。
❂ 总归：1—2：绝热压缩进程，单位质量制冷剂耗费功wc=h2-h1 kJ/kg；2—3：制冷剂在冷凝器中定压放热进程，其间2—2`放出过热量，2`—3`放出汽化潜热，3`—3再冷却放热。
❂ 制冷剂放热量：qk=h2-h3 kJ/kg；3—4：节省进程，h不变；4—1：制冷剂在蒸腾器在定压吸热（制冷）进程。制冷量：q0=h1-h4 kJ/kg。
