​ 高低温循环试验箱：工作原理、技术参数与行业应用范围

在电子、汽车、航空及新能源等领域的可靠性验证体系中，高低温循环试验箱（亦称高低温交变试验箱）是最基础且应用最广的环境模拟设备之一。它通过在同一工作室内按预设程序在高温与低温之间反复切换，模拟产品在储存、运输及使用过程中遭遇的昼夜温差、季节更替及设备启停等温度交变场景，用于暴露材料或结构在热胀冷缩应力下的潜在缺陷。

一、工作原理与系统构成

高低温循环试验箱采用单箱集成设计，测试样品始终置于同一工作室。其温度控制依靠制冷、加热、空气循环及智能控制四大系统的协同动作实现。

正航仪器高低温循环试验箱制冷系统采用单级或复叠式压缩机制冷，通过制冷剂在蒸发器中的相变吸热实现降温。复叠式系统由高温级和低温级两个循环串联，可稳定提供 -70℃ 甚至更低的低温环境。加热系统采用镍铬合金电热丝，通过PID调节输出功率实现精确升温。空气循环系统由离心风机和风道组成，强制箱内空气流经蒸发器和加热器，经混合后均匀送入工作室，确保温度分布一致。控制系统以PT100铂电阻为传感元件，配合PID算法实时计算并调节加热量与制冷量，使箱内温度按照设定的升降温速率和驻留时间运行。

二、核心技术参数

高低温循环试验箱的典型指标如下：

温度范围：常规为 -70℃ 至 +150℃，定制特殊款可扩展至+180℃ 或 +200℃。

温度波动度：空载时不超过 ±0.5℃。

温度均匀度：空载时不超过 ±2℃。

升降温速率：常规 0.7～5℃/min

循环次数及驻留时间：可自由编程，支持多段设定，循环次数可达数百至上千次。

三、与快速温变箱及冷热冲击箱的区别

三者同属温度试验设备，但速率与用途存在显著差异，选型时需明确区分。

在温变速率上，高低温循环箱为 0.7～5℃/min（常规），快速温变箱为 5～25℃/min，冷热冲击箱则达到 300～600℃/min（即 5～10℃/s），三者呈数量级递增。

在温变模式上，高低温循环箱支持可编程的斜坡式渐变与交变循环，可设定升温、降温、驻留等多段曲线；快速温变箱强调连续线性或非线性快速渐变，而冷热冲击箱则是阶跃式瞬时切换，样品在数秒内从高温区直接转入低温区。

在结构上，高低温循环箱与快速温变箱均为单箱体，样品固定不动；冷热冲击箱为两箱或三箱分离结构，样品通过提篮移动或风门切换实现温度突变。

在模拟场景上，高低温循环箱对应日常温度变化（昼夜、季节），快速温变箱用于加速应力筛选，冷热冲击箱模拟极端温度剧变（如高空-地面）。

在用途上，高低温循环箱广泛用于型式试验、元器件筛选和寿命评估；快速温变箱侧重环境应力筛选（ESS）；冷热冲击箱则用于极限耐受性考核。

四、主要应用领域

高低温循环试验箱覆盖几乎全部需温度环境测试的行业。

电子与半导体：用于集成电路、PCB板、LED、连接器等在温度循环下的电气参数稳定性及焊接可靠性验证。

汽车与新能源：用于发动机控制单元、传感器、动力电池包、继电器等部件在宽温域交变下的功能保持性测试。

航空航天与军工：用于机载电子设备、复合材料结构件、导弹导引头等装备的温度循环环境适应性考核。

材料与化工：用于塑料、橡胶、涂料、胶粘剂、金属材料在热胀冷缩下的抗开裂、抗剥离及老化性能测试。

此外，医疗器械、光伏组件、通信基站设备、科研实验室亦广泛采用该类设备。

五、执行标准

设备设计及试验方法需遵循如下标准：GB/T 2423.1（低温）、GB/T 2423.2（高温）、GB/T 2423.22（温度变化）、GB/T 10592（高低温试验箱技术条件）、IEC 60068-2系列、GJB 150系列等。

六、选型要点

选型应关注以下核心参数：

温度范围根据样品极限工作温度确定，常规 -70～+150℃ 覆盖绝大多数应用。

温变速率根据试验标准要求选择，若标准无特殊规定，1～3℃/min 为经济通用选择。

均匀度与波动度直接影响试验结果重复性，应优先选择均匀度 ≤±2℃、波动度 ≤±0.5℃ 的产品。

内箱容积按样品体积确定，样品总体积不宜超过箱体有效容积的1/3，以保证气流充分循环。

核心部件品牌如压缩机、控制器、循环风机，直接影响长期稳定性，应作为选型时的硬性考察项。

结语

高低温循环试验箱是环境可靠性测试体系的基石设备，其技术成熟、应用广泛，是多数企业进入可靠性试验领域的第一道门槛。

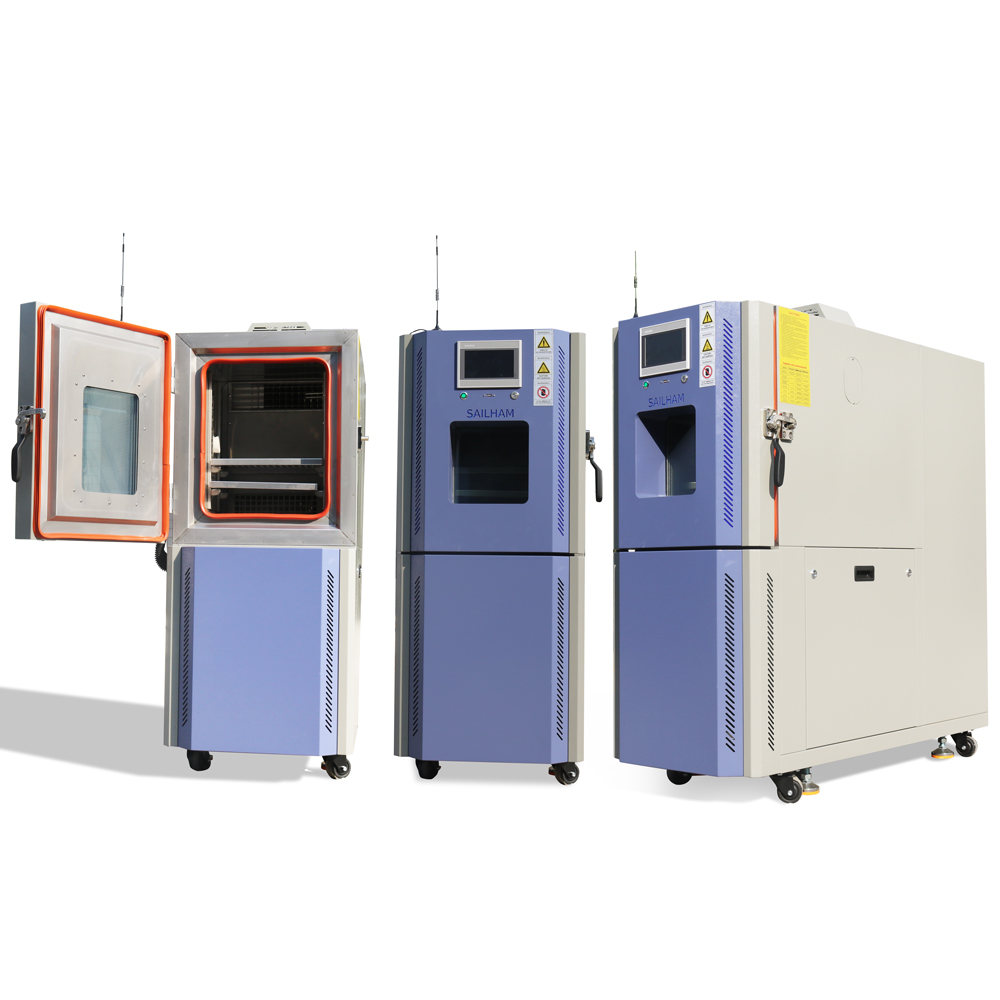

正航仪器提供全系列高低温循环试验箱，温度范围 -70℃ 至 +150℃（可扩展至 +200℃），速率覆盖 0.7～5℃/min，温度波动度 ≤±0.5℃，均匀度 ≤±2℃，产品严格执行GB、IEC、GJB等标准。我们支持多段程序编程、远程监控及非标尺寸定制。技术团队可根据您的样品、标准与预算，提供精准选型建议。
