1 绞盘

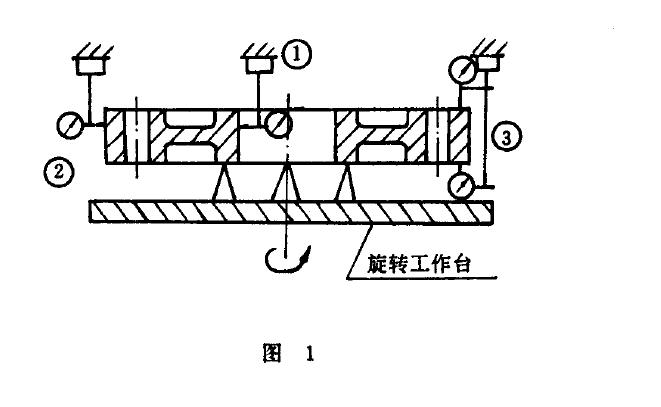

a. 绞盘外回对绞盘中心轴线的径向圆跳动的检测应符合固1 、表1 规定.

b. 绞盘端面对绞盘中心轴线的端面圆跳动的检测应符合固1 、表1 规定.

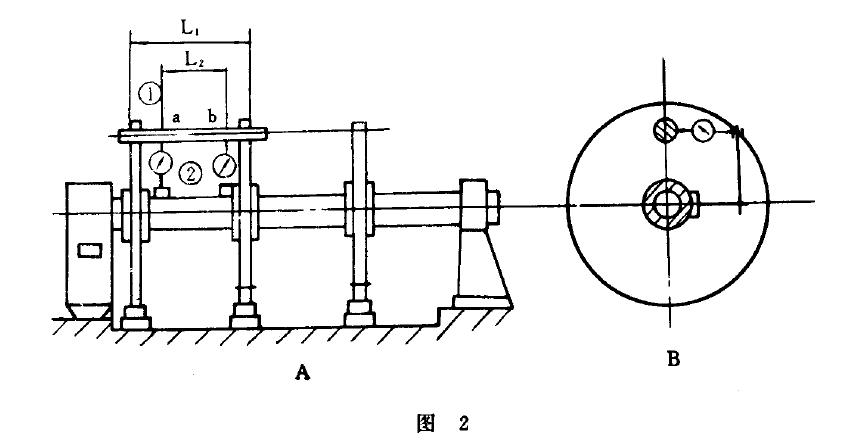

c. 相邻两统盘上任一线盘架支承轴孔同轴度的检测应符合固2、表2 规定-

d. 线盘架支承轴线对主轴轴线平行度的检测应符合图2 、表2 规定.

2 线盘架

a. 线盘架支承孔同辙度的检测应符合团3、表3 规定-

b. 线盘支承孔同铀度的检测应符合图3 、表3 规定.

c. 线盘架部件静平衡的检测应符合固4 、表4 规定-

3 回扭环

囚组环各等分孔位置度〈备等分孔角度误差以及圆周与基准内孔或外圆同轴度〉的检测方法待定-

4 齿轮箱

a. 箱体各轴承孔的轴线平行度的检测应符合团5 、表5 规定.

b. 齿轮精度检测应符合GB 10095 有关规定.

5整机精度检测

5.1绞笼

a. 绞盘外圆对绞盘回转输中心线的径向圆跳动的检测应符合图6 、表6 规定。

b. 绞盘端面对绞盘回转铀中心线的端面圆跳动的检测应符合图6 、表6 规定。

5.2 线盘架倾斜度的检测方法应在线盘架装入绞笼并完成各种回扭机构的装配后，按JB/T 5818.4 图2
