微电子冲击实验机规划亮点

☂冲击实验机的硬件设备

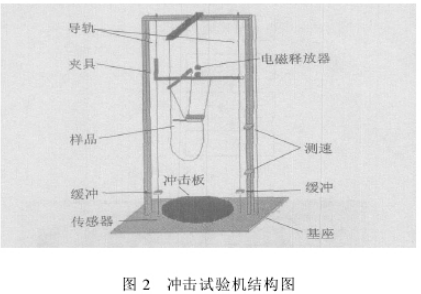

☂微电子冲击实验机可分为硬件设备和软件处理有些，硬件设备构造如图2所示。
☂冲击实验机硬件有些主要由冲击测验有些和信号处理有些构成。
☂冲击测验有些有基座、构造、导轨、缓冲挡块、夹具、电磁开释器、冲击台、测速器构成。信号处理有些由传感器、操控器、放大器、模数转换卡、计算机构成。

☂硬件功用
☂基座是刚性构造，由钢板和大理石构成，对外界的轰动有极好的阻隔效果。基座质量占全部实验机质量的95%以上，因而使全部设备具有极好的稳定性。
☂冲击台可所以不一样质地的资料，通常挑选花岗岩钢板、才二板和纺织资料等模仿实践中的碰击环境，冲击台下而装置有力传感器，能够捕捉瞬态的力信号，用来丈量碰击时力的巨细。夹具能够将试件以恣意的姿势装置，装置初始姿势决议了试件冲击时的碰击方位和视点，这个将直接影响损坏失效的损坏点和接连碰击次数。
☂夹具需求的定位，确保试件每一次下落的姿势和高度一致。
☂电磁开释器在计时开端电磁断电、试件自在下落，请求呼应速度快，或许通过软件复位时对延时进行校准。
☂测速器是2个计时器，2个计时器之间的间隔必定，记录下试件通过2个计时器时的时刻。

☂冲击实验机的软件环境

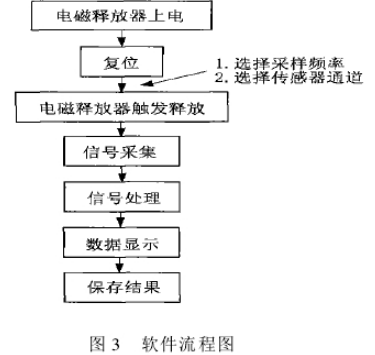

☂对全部冲击实验，课题组自行开发了一套实用软件。软件的流程如图3所示。

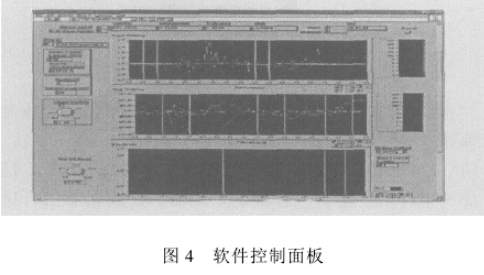

☂由软件能够挑选多通道、不一样采样频率收集数据，得到各种功能曲线，如：加速度一时刻曲线、载荷一时刻曲线、应变一时刻曲线等，并能够对电磁开释器的延时进行主动抵偿。软件有杰出的人机对话界而，操控而板如图4所示。
