冷热冲击试验机制冷系统复合压力表

冷热冲击试验机制冷系统复合压力表

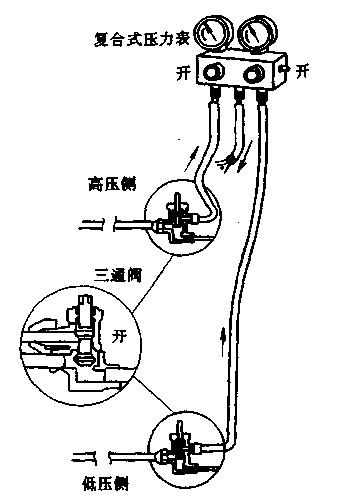

复合压力表是冷热冲击试验机制冷系统专业常用的专用制冷压力仪表，图为复合压力表使用示意图。复合压力表由两个压力表、一个表座、两个表阀门和两个外接管阀门组成。左测为高压表(０～3.5MPa)，右侧为低压表(－0．1MPa～1.5MPa)，表阀门可以通断表座腔与压力表的通路，外接管阀门可以通断表座腔与外接管的通路。通常，复合压力表在制冷时用低压表测气侧压力，用高压表测液侧压力。使用时，须注意复合表及其外接管应无污物灰尘堵塞、四个阀门开关灵活。制冷剂不同时，不能混用复合表（包括外接管）。
