一、恒温恒湿空调系统原理

为了营造合适的室内热湿环境，恒温恒湿空调系统通常采用全空气一次回风系统，由于要同时控制温度和湿度，恒温恒湿空调必须具备加热、加湿、冷却、去湿功能和完善的自控系统。通常恒温恒湿空调系统由以下四个部分组成：冷热源，空气处理机组(air hancUing unit，删)，送回风系统，以及控制系统。

冷热源为空气处理提供相应的冷热量。空气处理机组内部依次设置有空气净化装置、表冷器、加热器、加湿器以及送风风机。空气净化装置包括初效过滤器、中效过滤器、化学过滤器等，用以保证空气的洁净度。表冷器使用冷水机组制得的冷冻水对空气降温除湿；加热器可以使用热水盘管，也可以使用电加热．用于对空气加热：加湿器一般利用电能使水蒸发产生蒸汽．通过将蒸汽喷入处理空气中实现加湿。送回风系统用以完成整个系统空气的循环过程．主要由风管、风阀及送风风机组成。完善的控制系统是高精度恒温恒湿环境的保障。一般的控制过程为；在被控空问内布置温湿度传感器，通过传感嚣探测值与被调空间温湿度设定值的比较．利用PID调节器不断调整加热器、加湿器的投入量，以保持空间温湿度稳定。

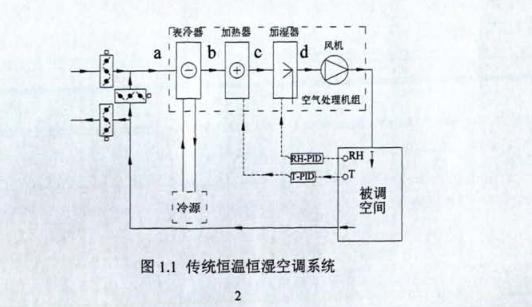

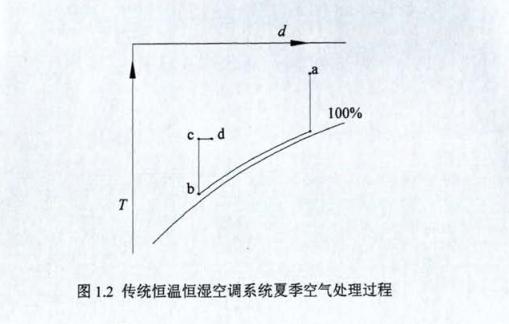

传统的恒温恒湿空调系统如图1.1所示，其夏季典型空气处理过程如图1.2所示。在表冷器中通过定流量的冷冻水，将空气冷却到露点温度以下，使空气中水蒸汽冷凝以达到除湿目的．焓湿图上空气状态由a至b；再通过加热补偿——b到c，加湿补偿——c到d，使空气达到送风要求．送入室内。

二、传统的恒温恒湿空调系统能耗分析

仅仅从焓湿图上叩可看出，传统恒温恒湿空调系统的空气处理过程存在很大的能量补偿浪费。结合张原叫，崔远定㈣所述，可将传统恒温恒湿空调系统存在的问题归结如下：

1. 温湿度耦合控制造成的损失。去除空气显热．冷源温度只要低于空气干球温度即可；但为了去除空气中的潜热部分．冷冻水的温度必须低于空气露点温度，所以一般恒温恒湿空调系统统一采用7℃的冷冻水。使用低温冷冻水除热除湿，不仅造成能源品位上的浪费，而且有些场合需对空气进行再热处理，使之满足送风要求，这就造成了能源的进一步浪费和损失。

1. 采用定风量系统或定水量系统．在室内冷负荷减小时，采用加大再热量的方法来减小冷量，从而造成冷热量的无谓抵消．增加了无效能耗。

(3)总是按冷(热)负荷选择设备，使得空调设备全年运行时大部分时间处于部分负荷下运行．大大降低了设备的效率，增加了无效能耗。

(4)对室内外环境的影响。电制冷机大量使用氟利昂作为媒介．产生大量的温室气体，引发全球气候变暖；采用冷冻甚至积水，导致霉菌及细菌滋生繁殖。这些问题同样存在于太多数普通空调系统中，系统能耗，许多学者做了大量的研究工作。http://www.dgzhenghang.com.cn
