正航浅析滚动转子式压缩机工作原理和过程

正航浅析滚动转子式压缩机工作原理和过程

滚动转子式压缩机是一种容积型回转式压缩机，气缸工作容积的变化，是依靠一个偏心装置的圆筒形转子在气缸内的滚动来实现的。

一、工作原理

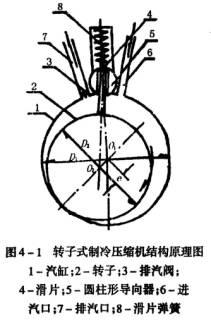

滚动转子式压缩机主要由汽缸、转子、滑片、排汽阀和汽缸端盖等部件组成，如图4–1所示。

二、工作过程

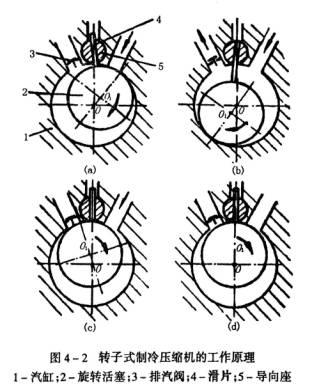

滚动转子式压缩机的工作过程如图4–2所示。

由上述的工作过程可以看出：

1、转子回转一周，将完成上一工作循环的压缩和排气过程及下一工作循环的吸气过程。

2、由于不设进汽阀，吸气开始的时机和汽缸上吸气孔口位置有严格的对应关系，不随工况的变化而变动。

3、由于设置了排汽阀，压缩终了的时机将随排气管中压力的变化而变动。
