摆锤式冲击实验测验塑料冲击功能影响

☞ 塑料冲击功能是指聚合物资料在高速冲击下表现出来的耐性或反抗开裂的才能。现在常用的有模仿实践冲击进程的三种冲击实验办法。
☞ 其间被广泛用于对商品质量进行操控与监督的是摆锤式冲击实验办法，包含悬臂梁((IWd>、简支梁(Charpy)冲击实验。运用的试样是截面为长方形或正方形的板条，但更为多见的是在试样中心部位人为地用模塑或机械加工的办法制作一个缺口，其形状和巨细有严厉规则。
☞ 摆锤式冲击实验中试样有无缺口以及缺口的锋利程度对测验成果的影响是很大的，一起，因为该实验是一种高速损坏实验，对实验的温度有很强的敏感性下面就这两个影响要素作个开端的剖析讨论：


☞ 缺口的影响
☞ 在冲击试样中心部位加工缺口，其意图是使应力会集和在缺口根部添加应变速度，这么使许多资料在规范实验温度和一般的速度下，发作脆性开裂，防止有些耐性较大的资料呈现“冲不断”景象(规范中规则没有冲断的实验成果报废)。
☞ 塑料冲击特性包含两个首要要素：1.开端发作裂纹所需的能量；2.拓展裂纹所需的能量在有缺口的试样中，因为表观裂纹现已存在，所以损坏所需的能量首要取决于裂纹拓展所需的能量。
☞ 在没有缺口的试样中，开端发作裂纹所需的能量是首要的，这个能量加上裂纹拓展所需的能量才是试样损坏所需的能量。
☞ 因而，试样有无缺口对测验成果的影响是很大的，咱们在检查陈述中有必要注明，这一点对无商品规范样品的检沏l甲为主要。
☞ 从上式能够看出：不一样巨细的缺口，它们的应力会集是不等的，然后使缺口损坏所需的能量不等，这么就会得出不一样的测验成果。

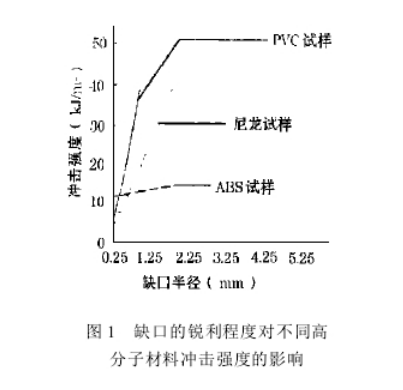

☞ 其间缺口的的曲率半径对成果的影响尤为显着图1是缺口的锋利程度对资料冲击强度的影响。
☞ 图中曲线标明：(1)塑料冲击强度与缺口尺度不是简略的线性联系。
☞ 虽然试样的尺度参加了测验成果的核算，依然使同种资料因试样缺口尺度不一样而得出不一样的成果；(2)不一样资料对缺口的敏感度不一样。尼龙和PVC对缺口的敏感度要比高冲击性ABS塑料大得多。
☞ 咱们在作PVC和尼龙塑料冲击实验时更应留意缺口曲率半径的巨细曾经，国标中对冲击试样的缺口加工阐明不行具体，如GB/T1043，该规范89年版对缺口曲率半径的请求因为只要上限而无下限，r-0时的测验成果与：-0.2~或r-0.1~时的测验成果，从图1可看出，对PVC板材来说其区别是相当大的，故1993年版规范对上述缺乏进行了修正。


☞、温度的影响
☞ 聚合物资料是由巨细不一的高分子链所构成的，在结构上与金属资料有底子的区别。这些大分子链是运动的，对温度的依赖性非常显着，运动程度越大资料的耐性越大，冲击强度随之增大，这是因为随大分子链的运动程度增强，使应力会集削减，许多能量因为很大的力学衰减而以热的方式逸散，然后增大了损坏所需的能量。
☞ 因而，资料的冲击强度与温度的联系也很亲近图2是温度对PP冲击强度的影响从图2可看出：(1)温度对试样有无缺口影响测验成果的程度不一样，无缺口比有缺口影响程度大；在20℃摆布，温度的影较为显着，这与塑料商品规范中规则的规范环境温度为(23士2)是相符的，为了取得有意义的测验成果，并与规范值具有可比性，咱们有必要留意测验的环境温度。
☞ 因为塑料的导热系数较小，热的平衡需求必定的时刻，一起因试样在加工切开进程中遭到部分的热和力的效果在其内部发作了不该有的内应力。
☞ 因而，加工后试样不该当即就用来测验，有必要在规范环境条件下进行状况调理，其时刻由资料的品种和厚度来决议。
☞ 因为影响摆锤式冲击实验成果的非资料要素还有许多，例如冲击速率、缺口加工质量等因而，这种测验办法并不完善，但在规范开裂力学办法还不能满意有用请求的今日，这种办法还有着非常主要的效果。
☞ 跟着冲击理论和仪器的不断发展，大家对冲击进程的知道将越来越丰厚，测验办法也将会更加完盖。
